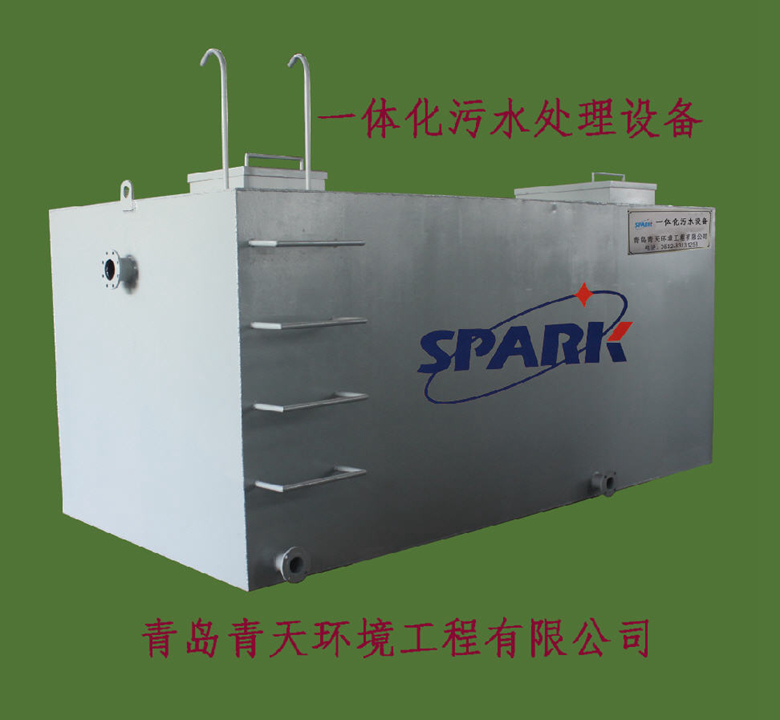

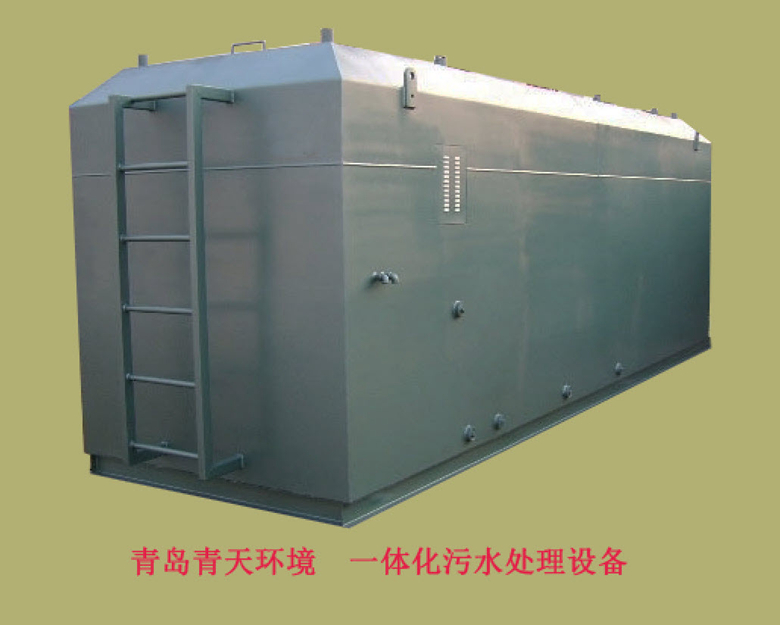

一.產品應用

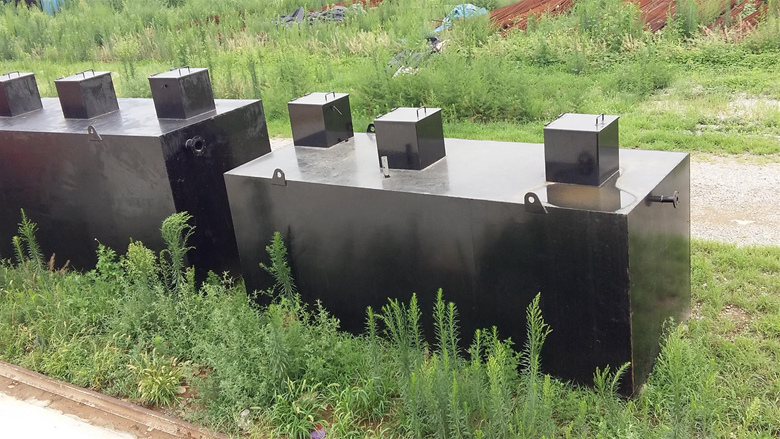

QTWT型一體化污水處理設備采用世界上先進的生物處理工藝，集去除BOD、COD、NH-N于一身，是目前便捷的污水處理設備。它被廣泛地用于賓館、飯店、商場、高速服務區、辦公樓、住宅小區、村莊、集鎮、工廠、礦山、部隊、旅游點、風景區等的生活污水處理，替代了去除率很低，處理后出水不能達到國家綜合排放標準的化糞池。經過實際應用表明，QTWT型一體化生活污水處理裝置是一種處理效果十分理想且管理方便的設備。
二.產品特點
(1)可埋入地表以下，地表可作為綠化或廣場用地，因此該設備不占地表面積，不需蓋房，更不需采暖保溫。

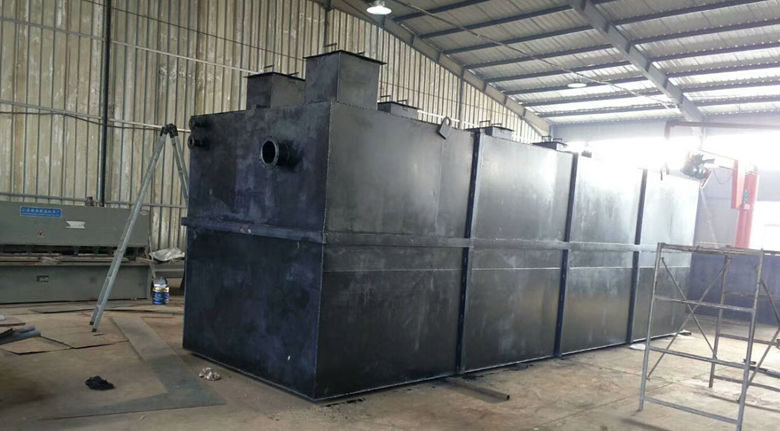

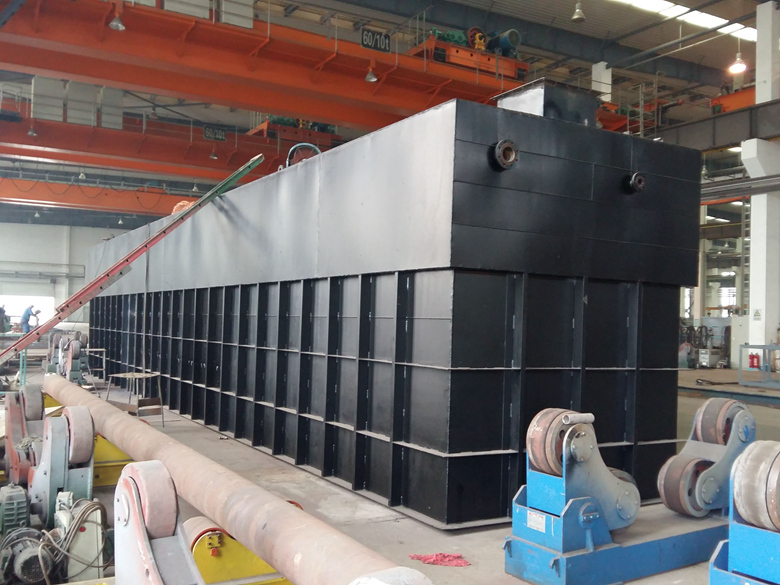

(2)由二組設備為鋼結構組成，采用國內首創的防腐涂料進行防腐。具有耐酸堿鹽汽油煤油耐老化耐沖磨，能帶銹防銹。設備一般涂刷該涂料之后，防腐壽命可達15 年以上。

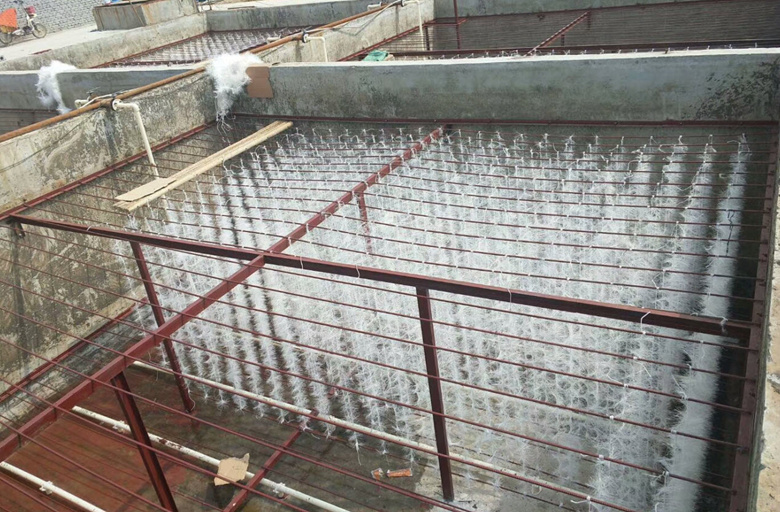

(3)AO 生物處理工藝采用推流式生物接觸氧化池，它的處理效果優于完全混合式或二、三級串聯完全混合生物接觸氧化池。并且它比活性污泥池體積小，對水質適用性強，耐沖擊性能好，出水水質穩定，不會產生污泥膨脹，同時在生物接觸氧化池中采用了新型彈性立體材料，它具有實際比表面積大、微生物掛膜，脫膜方便，在同樣有機負荷條件下，比其他填料對有機物的去除率高。能提高空氣中的養在水中的溶解度。
(4)由于在AO 生物處理工藝中采用了生物接觸氧化池，其填料的體積負荷比較低，微生物處于自身氧化階段，因此產泥量較少。此外，生物接觸氧化池所產生污泥的含水率遠遠低于活性污泥池所產生污泥的含水率。因此，污水經QTWT型一體化生活污水處理裝置處理后所產生的污泥量較少，一般僅需90 天左右排一次泥。
(5)除采用了常規的鼓風機消音措施外(如隔振墊、消音器等)，還在鼓風機房內壁設置了新型的吸音材料，使設備運行時的噪音低于50 分貝，減輕了對周圍環境的影響。
(6)配有土壤脫臭措施，其利用鋼筋混凝土結構池體上部空間設置了改良土壤及布氣管。當惡臭成份通過土壤層溶解于土壤所含的水份中，進而由于土壤的表面吸附作用及化學反應轉入土壤，被其中的微生物分解而達到脫臭的目的。
(7)全自動的電器控制系統及設備損壞報警系統，設備可靠性好，因此平時一般無需專人管理，只需每月或每季度的維修與保養。
三、工藝流程圖

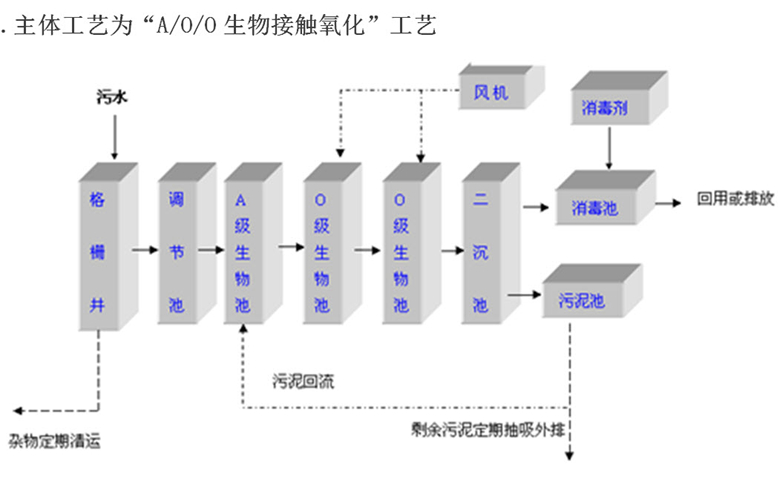

1.主體工藝為“A/O/O生物接觸氧化”工藝
2.生活污水一體化設備工藝流程說明
廢水經格柵攔截去除水中廢渣、紙屑、纖維等固體懸浮物，進入調節池，在調節池內均質、均量后經泵提升至A級生物池，在A級生物池段異養菌將 污水中可溶性有機物水解為有機酸，使大分子有機物分解為小分子有機物，不溶性的有機物轉化成可溶性有機物，將蛋白質、脂肪等污染物進行氨化。在O級生物池段存在好氧微生物及消化菌，其中好氧微生物將有機物分解成CO2和H2O;在充足供氧條件下，硝化菌的硝化作用將NH3-N氧化為NO3-，通過回流控制返回至A級生物池，在缺氧條件下，異氧菌的反硝化作用將NO3-還原為分子態氮，接觸氧化池出水自流進入沉淀池進行沉淀，沉淀池出水進入過消毒池進行二氧化氯消毒，消毒出水達標排放。
污泥池的污泥一部分回流至A級生物池，剩余污泥定期外運處置。
1、A級生物池(缺氧池)
將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。
2、O級生物池(生物接觸氧化池)
該池為本污水處理的核心部分，分兩段，前一段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低;后段在有機負荷降低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。兩段式設計能使水質降解成梯度，達到良好的處理效果，同時設計采用相應導流紊流措施，使設計更合理。
曝氣方式采用微孔曝氣，這樣的設計能有效的避免管路由于處理廢水產生的污泥堵塞，延長使用壽命，提高氧利用率高。
3、沉淀池
沉淀是污水中的懸浮物在重力作用下，與水分離的過程。這種工藝簡單易行，分離效果好，在各類污水處理系統中往往是不可缺少的一種工序。
此處沉淀池作用是進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥，使污水真正凈化，使出水效果穩定。
4、消毒池
二沉池出水流入消毒池進行消毒，使出水水質符合衛生指標要求，合格外排。
消毒池內設計消毒裝置，導流板，消毒設計投加氯片接觸的消毒方式。該投加方式具有投加方便，簡單安全等特點，經消毒后的水再排入市政污水管道或附近水域。
5、污泥池
二沉池污泥經污泥泵定時排至污泥池，并設污泥回流裝置，部分污泥回流至A級生物處理池進行硝化和反硝化，既減少了污泥的生成，也利于污水中氨氮的去除。剩余污泥進行污泥濃縮，和好氧消化，污泥上清液回流排入調節池再處理，剩余污泥定期抽吸外運(每年二至三次)。
6、清水池
消毒池出水進入清水池，可直接達標排放或者中水回用。
四、技術特點
1、停留時間
污水在設備池體停留時間達16小時，采用二級生化處理，停留時間充足，出水達標且穩定;
2、配有硝化液回流泵和污泥回流泵，保證出水氨氮指標，同時減少污泥量;
3、風機水泵都是一備一用，杜絕單一連續使用;
4、電控采用PLC微電腦觸摸屏全自動控制，淘汰老式的手動按鍵控制;
5、進水配有圓盤布水器，保證進水均勻，防止短流;
6、進水管裝有流量調節系統，可以控制進水流量，進水量穩定;
7、曝氣頭采用倒置，邊角采用斜置，防止出現曝氣死角;智能控制風量，防止擾動掛膜污泥;曝氣管采用環形安裝，防止曝氣不均勻;
8、可埋于地下也可放于地上，模塊化設計，機構緊湊，節省占地面積;
安裝調試部分
一、污水來源
廚用污水、個人生活產生污水、洗衣產生的污水。其他生活污水組成。
現場全天產生污水 方左右。地埋式一體化污水處理設備應在調試前選擇與之相匹配的污水水質來源。
二、調試前期工作
1、場地選擇
2、地基基礎制作

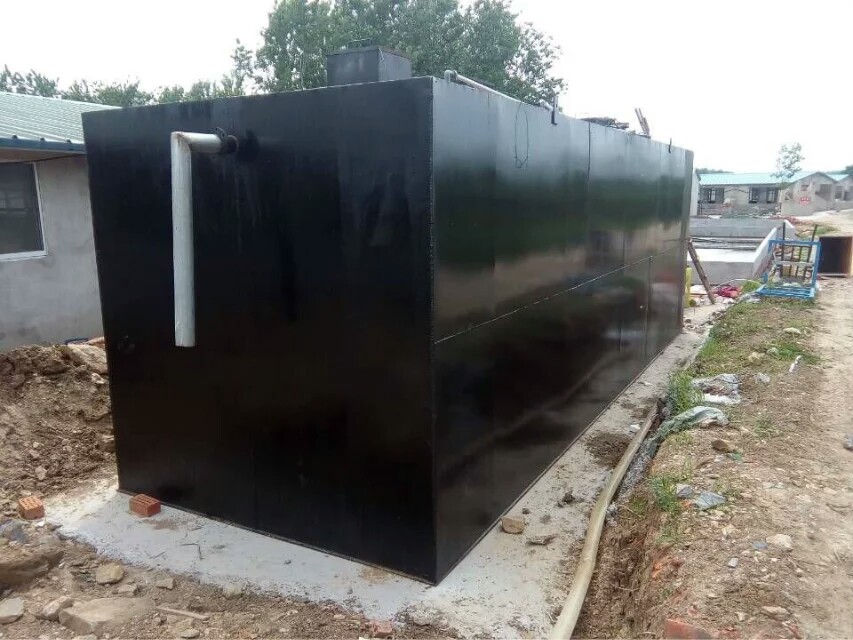

1）、地埋式一體化污水處理設備安裝要根據基礎圖做基礎.地埋式一體化污水處理設備在安裝前對土質不詳的情況下適當做護坡，以不塌方為主。（詳見圖紙），要提前在0.4m厚鋼筋混泥土結構預埋12塊10mm厚的鋼質預埋件。(詳見圖紙)
2）、地埋式一體化污水處理設備基坑混凝土基礎自然養護需要14-21天

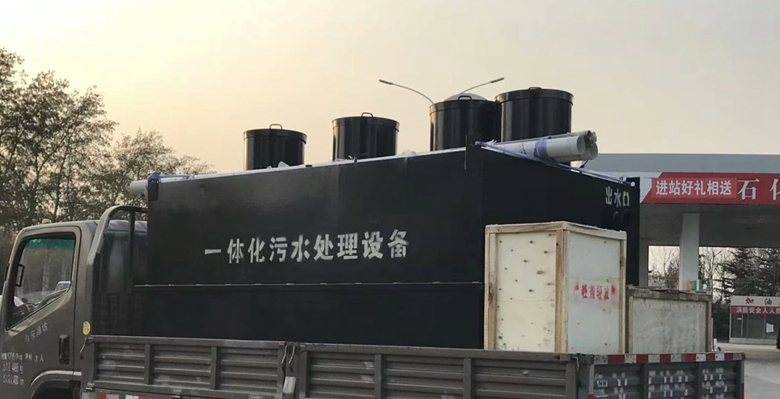

3)、地埋式一體化污水處理設備吊裝運輸到指定地點。

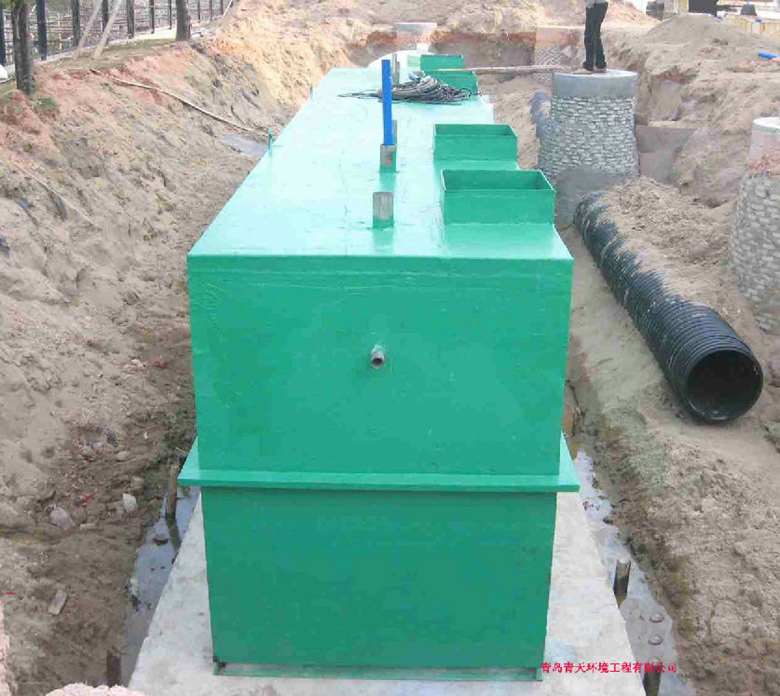

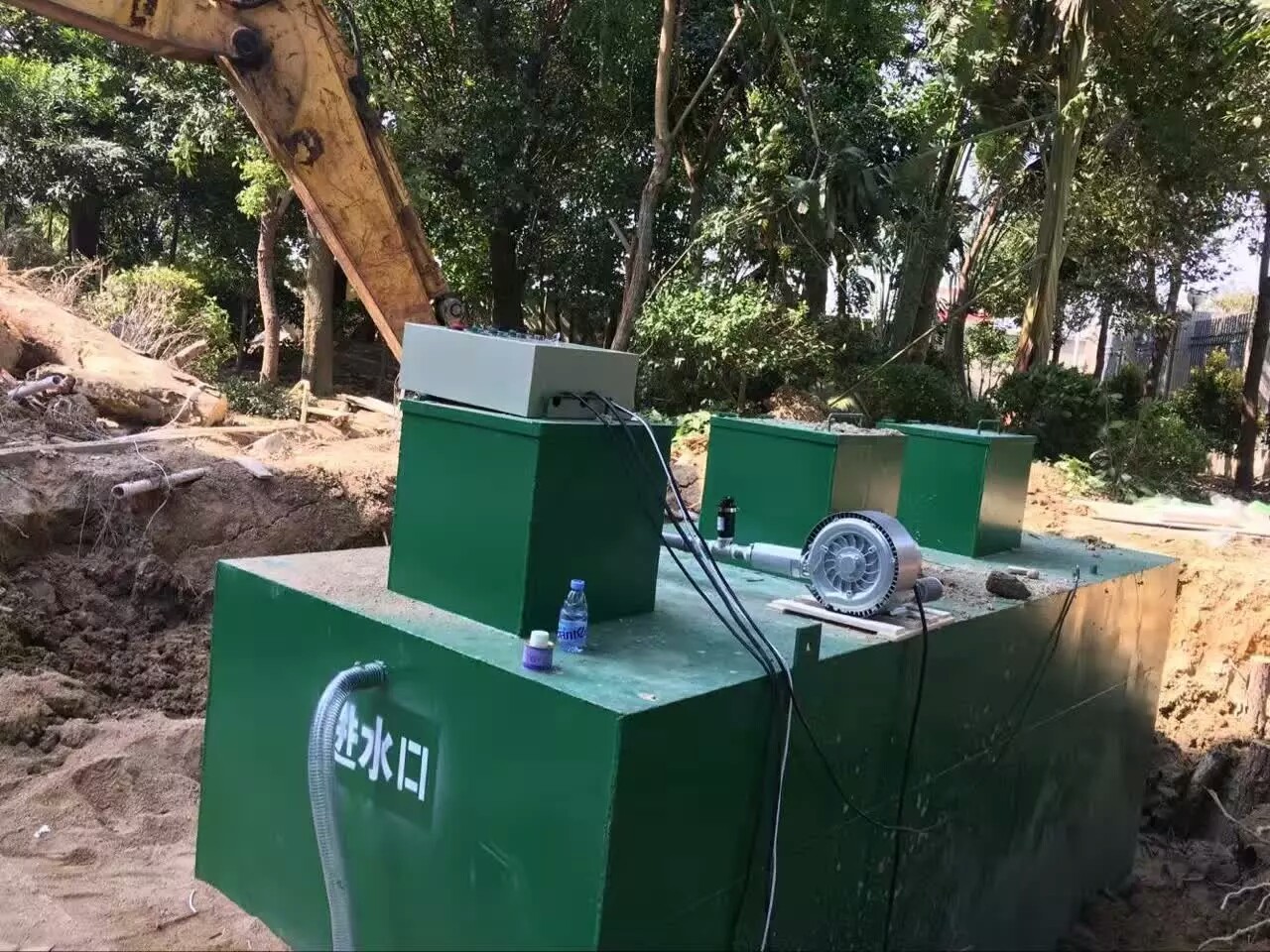

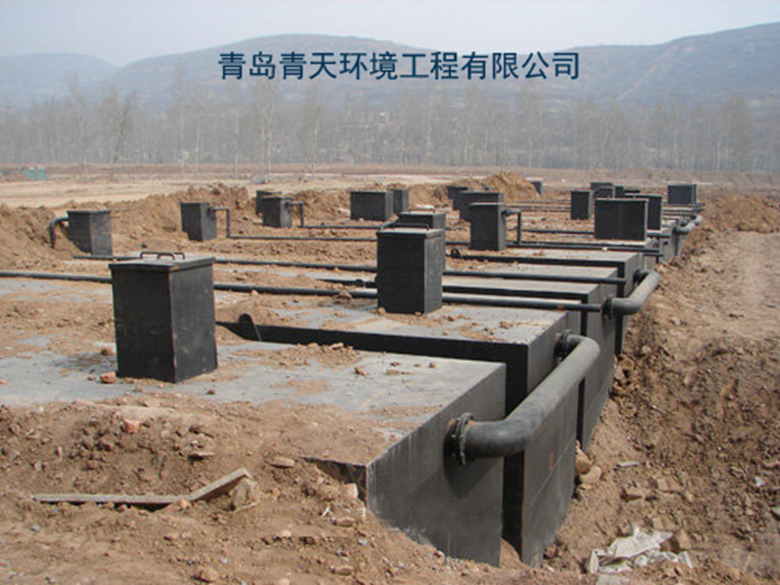

三、地埋式一體化污水處理設備安裝說明
1、設備的安裝必須按地埋式一體化污水處理設備有關安裝規范進行，設備的土建工程必須由正規的建筑隊伍承建，本設備可用兩種安裝形式，一安裝在地坪以上，二是安裝在地坪以下，本工程是安裝在地坪下，其它設備均在地坪上。
2、安裝前對土建進行驗收，設備混凝土底板大小規格與平面圖、安裝圖相同，要求基礎平均承壓20T/m2以上基礎必須水平，如設備安裝在地坪下，基礎地坪相對標高與設備高度相同，四周挖掘寬度必須離基礎邊線500mm以上以便安裝管道。
3、根據安裝圖就位，用吊車吊入設備箱體位置，方向不能放錯互相之間距必須準確（800mm），就位好設備，聯接管道。工程塑料管用專用膠水聯接，要求各聯接口無油污、并用砂皮紙打磨后用刷涂上一層膠水，待膠水層稍干后聯接，要求聯接管道不滲漏。把設備底座與基礎上的預埋鋼板焊牢，除去焊渣后用環氧樹脂涂三道。
4、同時按工藝要求且根據實際情況安裝加藥裝置、消毒裝置及其聯接所有管道。
5、把電控柜控制線、設備之連線、電控柜與電源接通，接線時注意風機、電機的轉向必須與風機所指方向相同。
附設備平面布置圖、管道平面布置圖、基礎圖。

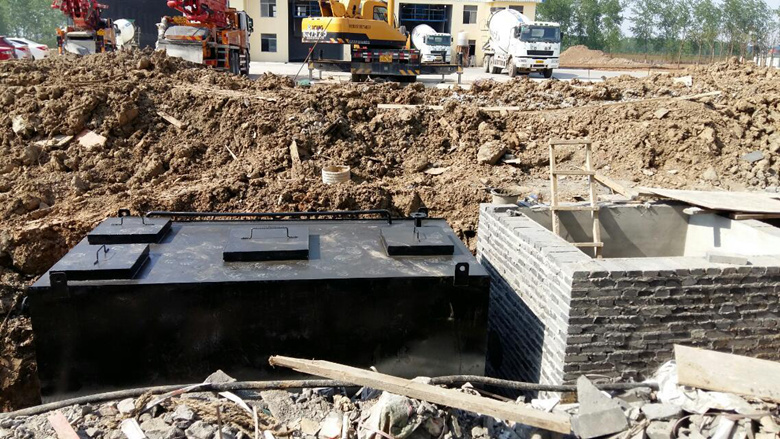

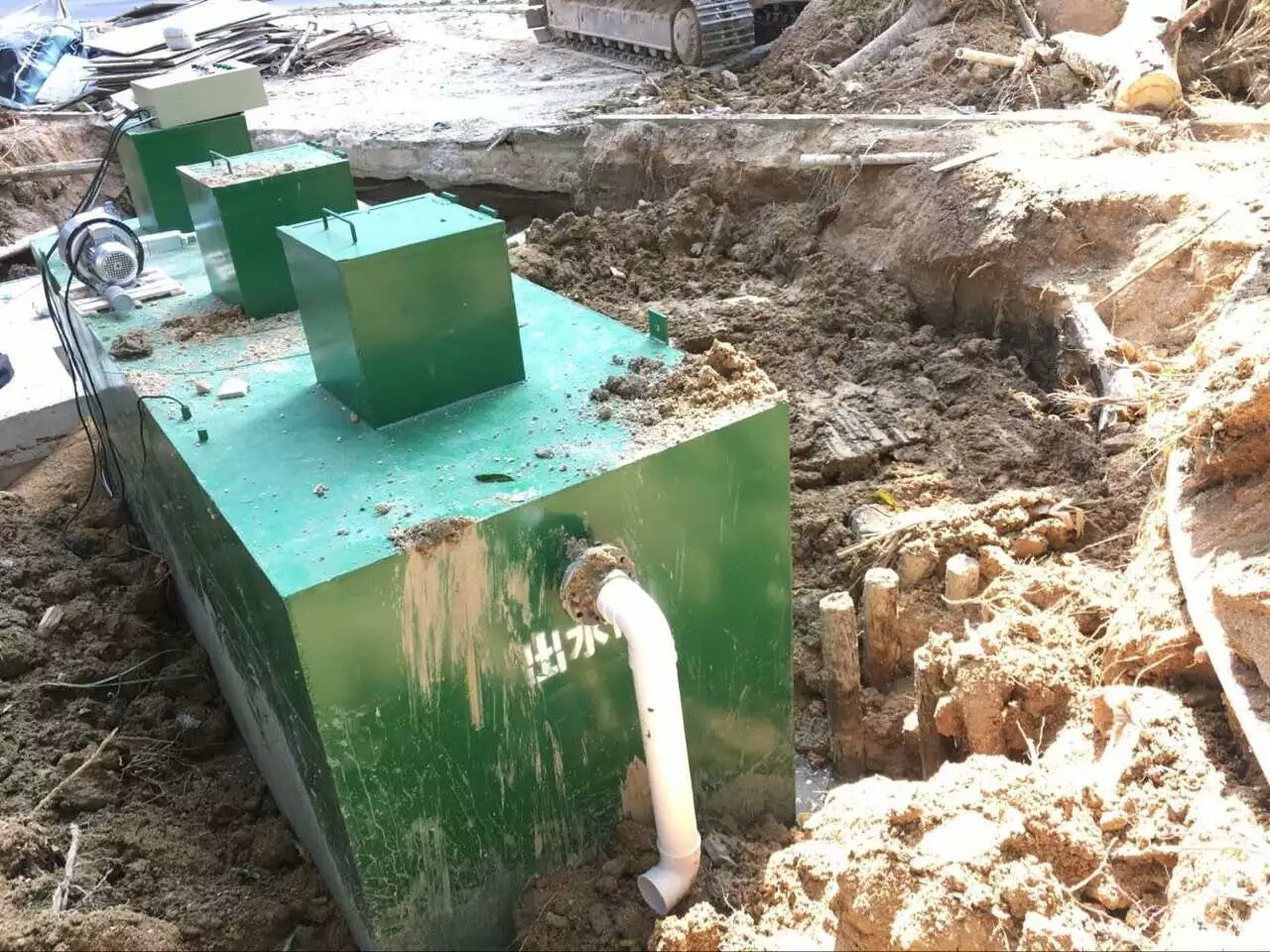

四、地埋式一體化污水處理設備吊裝就位
裝事故旁通管，和進水閥門井

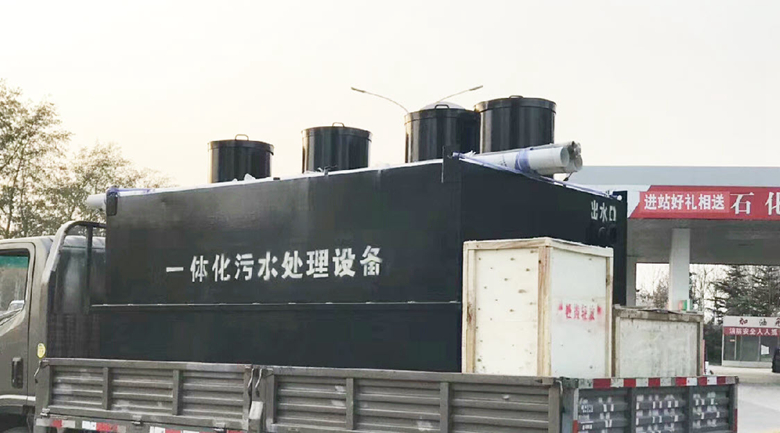

1地埋式一體化污水處理設備運抵調試現場后，用合適噸位吊車將污水處理設備吊放到調試指定位置，設備擺放方向不能放錯相互之間距必須準確，以便于后續工作的進行.
2、污水處理設備外部管路、電路、橋架安裝
3、設備就位后開始外部管路安裝、電路連接、橋架安裝。
4、外部各管路連接接口要無油污，用砂紙將連接口打磨并涂上一層膠水，待膠水層稍干后在進行管路連接，要求連接管路處不能滲漏。
5、電控柜擺放在主體設備側邊,外部電路把電控制柜控制線、污水設備連線、電控柜與電源接通，電源線與污水設備接線時注意污水設備間風機、電機的轉向。
6、在設備布線時，要把設備之間應安裝的橋架固定完畢，為接電源線走線做準備。
7、內部電路、管路連接
8、內部電路、管路連接必須嚴格按照生產廠家所提供的內部電、管路布線圖連接（詳見設備內部電、管路布置圖）。
五、設備聯動調試前檢查
1、空轉點試設備間風機、電機轉動運轉情況，電控柜元件運作可靠性。
2、檢查設備間風機的潤滑機油加注情況。
3、檢查內、外部管路連接牢固情況。
4、檢查內、外部電路連接情況。
5、地埋式一體化污水處理設備內注入污水，檢查各管路連接處有無滲漏情況.
6、啟動風機，檢查生活污水裝置所有設備運轉情況，有無異常震動、噪音等。
六、地埋式一體化污水處理設備操作流程
（一）正常污水處理裝置操作流程
自動運行：
開啟配電柜電源，同時開啟二氧化氯發生器和絮凝劑加藥泵，將控制模式打到自動狀態下，設備根據調節池水位高低，自動運行。
手動運行：
啟動曝氣池風機→啟動調節池提升泵→啟動絮凝劑加藥泵→→啟動二氧化氯消毒裝置
（二）實際調試期間具體操作步驟
1、污水注滿接觸生化池。
2、啟動風機，對池內污水進行曝氣充氧。
3、重新進水，繼續曝氣。
4、如此反復運行，每天進水時間相對延長。
5、同時也可觀察接觸生物池內填料情況。
6、微生物的馴化需要較長時間，這樣可加快生物膜的形成。
7、注意事項
（1） 曝氣池水面的漂浮物要定期撈除。
定期觀察設備運行和處理出水，發現異常情況應即時處理。
8、系統監測
（1）觀察污水的顔色變化。
七、加藥裝置說明
1、藥劑溶液的配置，把藥劑倒入加藥罐內，開始給水閥門注入清水，待放到一定量時，即關閉水閥門，控制藥劑濃度一般藥劑濃度在10%-20%之間。
2、調整流量，調整到設定的輸送量，即可向投藥點輸送1%-50
%濃度的額定用藥量。
八、污水處理裝置正常操作運行
1、待污水注滿接觸池。
2、啟動風機，打開進氣閥門進行曝氣并調節好氣量（其氣水比12:1），一經調好，一般情況下不變動。
3、接觸氧化池的污水自流進入沉淀池，沉淀池污泥自流至調節池，回流量視曝氣池活性污泥含量而有所不同且根據沉淀污泥量確定，多余污泥提升至污泥池。
4、根據水量調節二氧化氯消毒裝置及加藥裝置進行加藥及消毒加藥裝置的加藥量應根據實際使用情況來調節計量泵進行加藥。
（一）生活污水處理系統采用全自動運行方式，全自動控制過程為：
1、曝氣風機與生活污水提升泵聯動（控制箱提供聯動信號），當污水斷流時，提升泵停止，風機能自動間歇運行，保證生物膜的活性，間歇運行時間，工作90min，停機95min；
2、提泥泵，污泥回流由時間設定控制。；
3、控制時序均可任意調節，并備有過流、缺相、過壓、欠壓等故障情況自動保護功能；
九、地埋式一體化污水處理設備維護、保養及注意事項
1．當設備埋于地下時、要注意保證下雨設備周圍不積水，設備的排出水口必須在相對地坪-0.60m以下，設備上方不得有車輛通過，設備一般不得抽空內部污水、以防地下水把設備浮起。
2．設備管理必須建立一套定期保養制度，主要易損件是風機與水泵，風機轉向不能接反，如進入污水必須清理，更換機油后方能使用，風機啟動前必須注意空氣閥門是否打開。
3．設備在運行過程中如需維修或更換另部件時，現場必須保證三人以上人員，進行充分的通風后，維修人員必須系好安全帶，帶上防毒面具方能進入，防止池中缺氧和中毒事故發生。措施方案：
⑴有必要將水池污水抽干
⑵用清水稀釋污水池底積水
⑶如要在封閉水池動用明火，需先做好通風處理后再人員進入
⑷必須保證現場三名人員以上
⑸做好應急措施
⑹檢查電源線路，關閉電源。
4、加藥裝置應經常檢查泵的運行情況。
5、泵、電機注意防潮；計量泵的操作使用及維護詳見計量泵說明書。
6、檢查管路不得有滲漏。
7、所有的潤滑部位都必須進行定期潤滑。
8、風機的具體維護及保養詳見風機的說明書。
十、污水處理系統調試過程中可能出現的異常情況及排除方案（略）
發電機、運水車、吊車、運輸車、挖掘機、污水車等現場調試所需必要工器具
1、所有參加清水調試人員必須佩帶安全帽。
2、檢查連接設備用電線路是否連接正確。
3、確定地埋式一體化污水處理設備聯動設備負荷，以保證調試正常。
4、地埋式一體化污水處理設備調試操作人員絕緣手套等防護措施。
5、地埋式一體化污水處理設備調試期間要有專人看守。
6、基坑上口邊1m范圍內不允許堆土、堆料和停放機具。
7、基坑外施工人員不得向坑內亂扔雜物，向基坑下傳遞工具時要接穩后再松手。
8、坑下人員休息要遠離基坑邊及放坡處，以防不慎。
9、施工機械一切服從指揮人員指揮，人員盡量遠離施工機械，如有必要，先通知操作人員，待回應后方可接近
