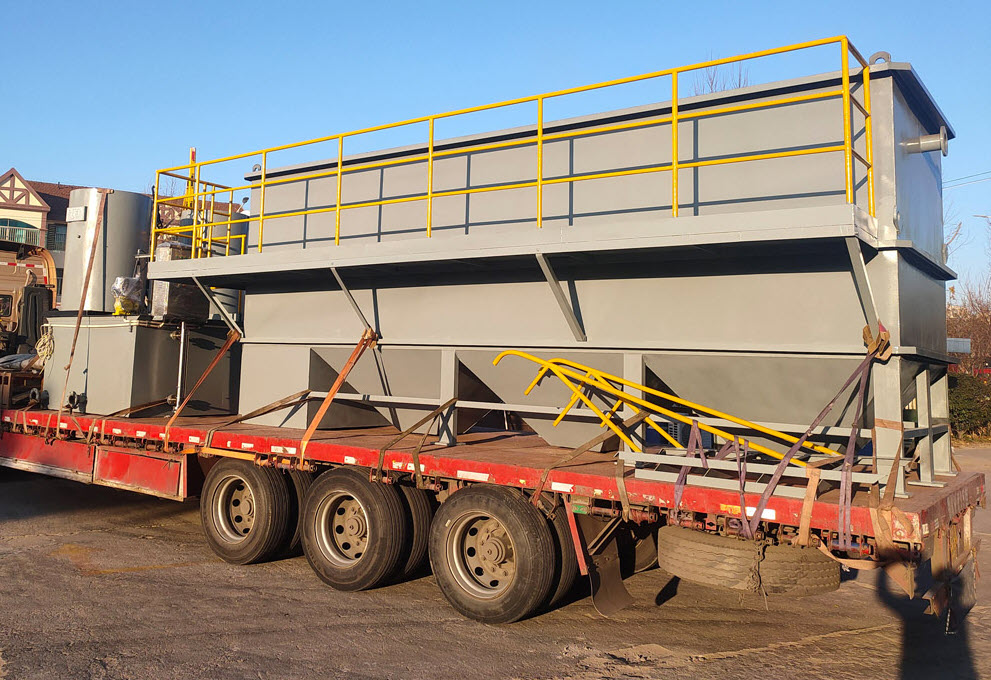

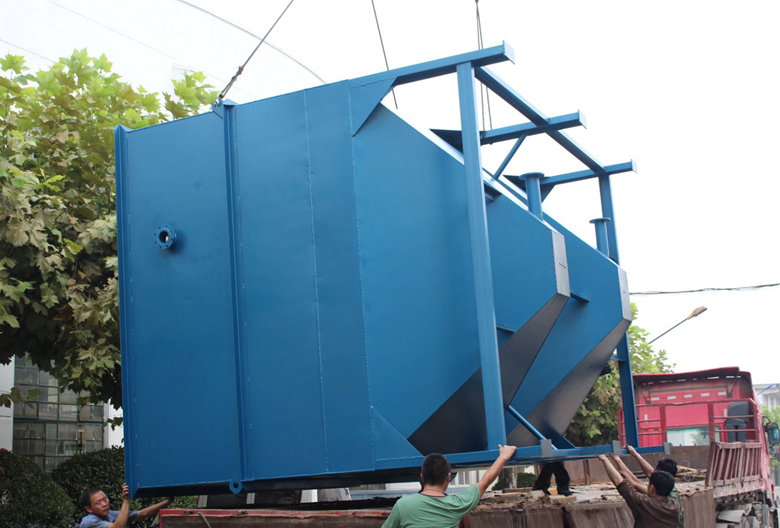

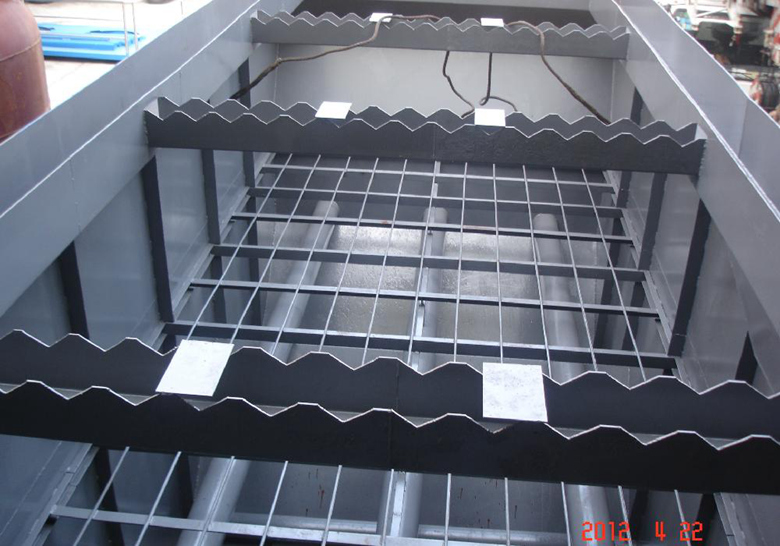

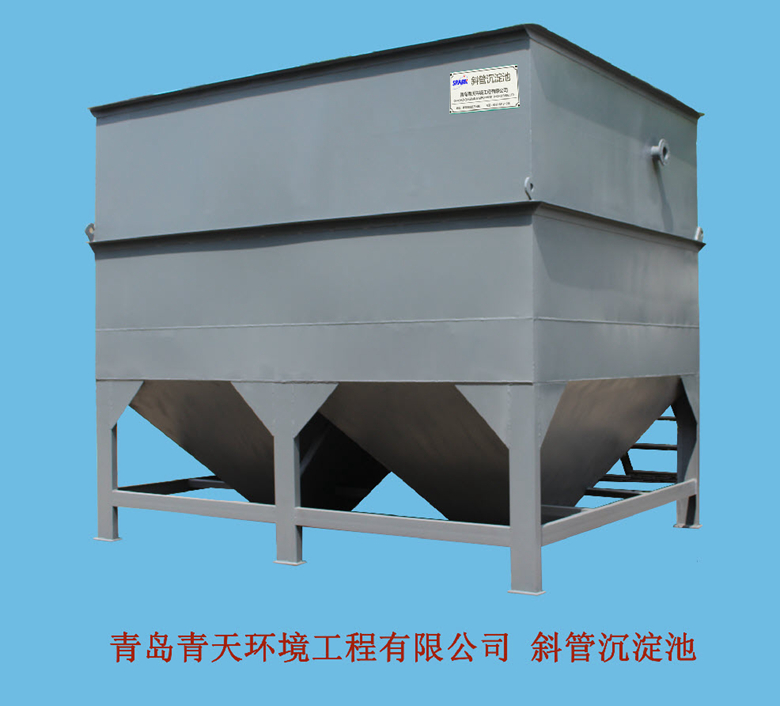

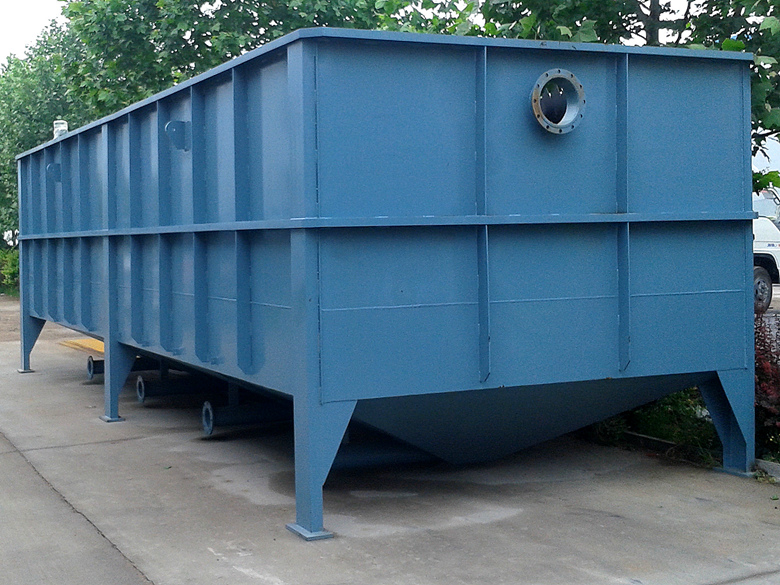

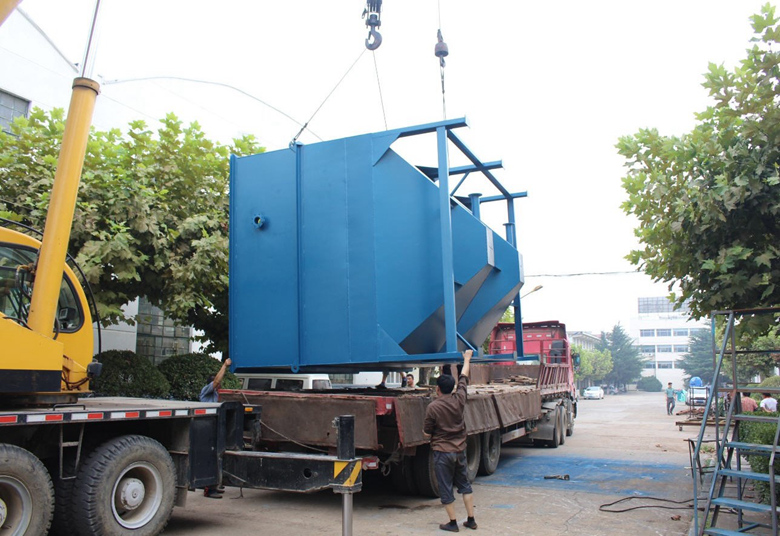

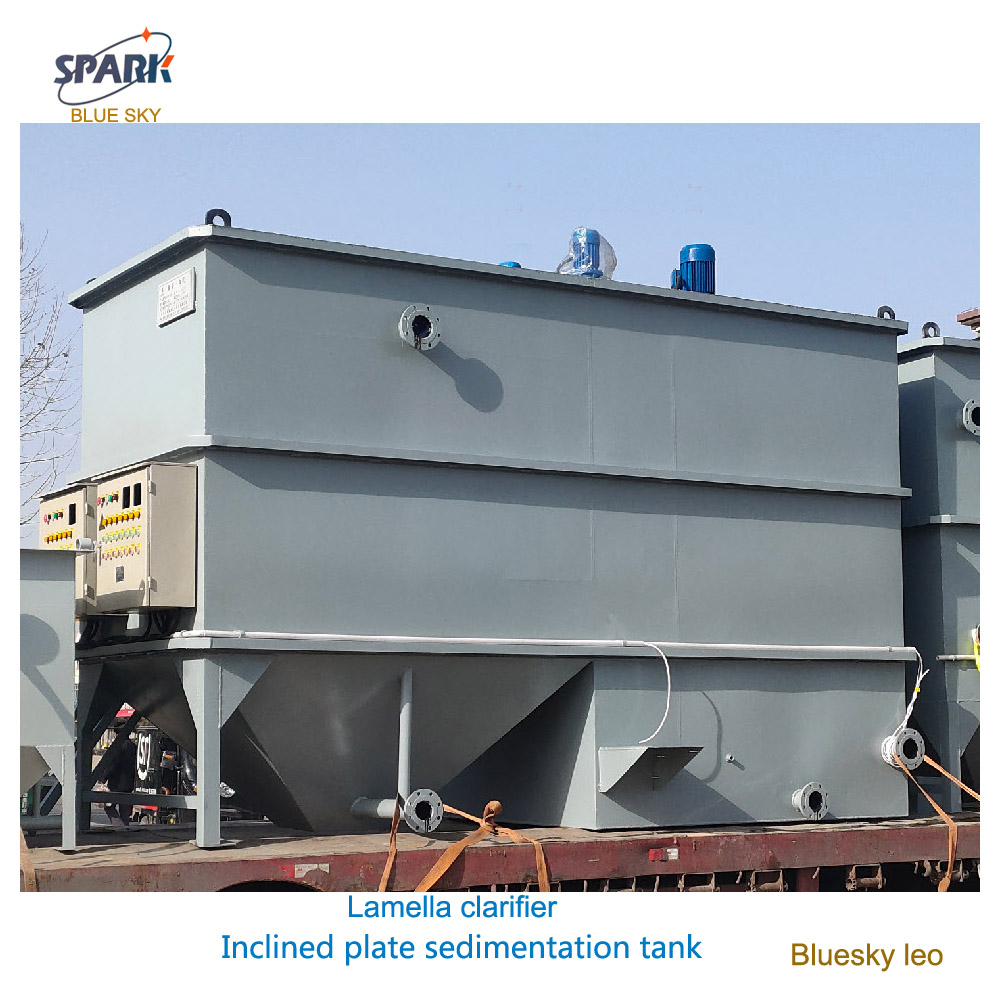

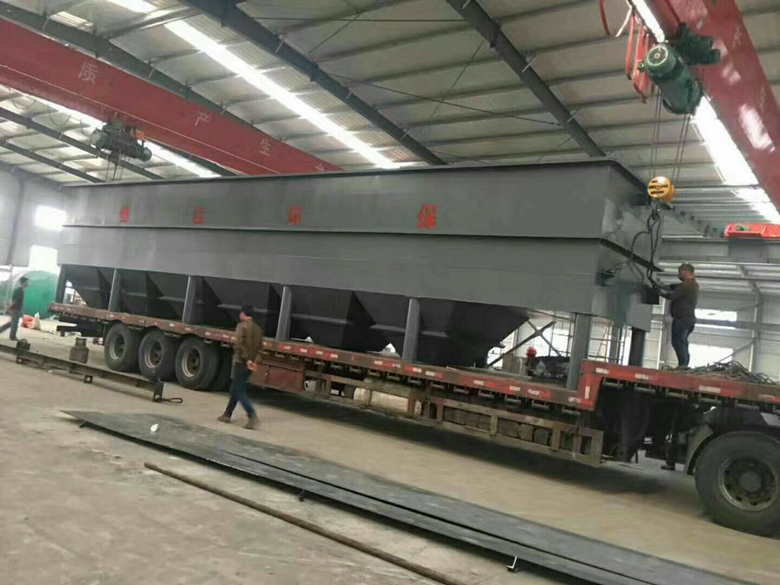

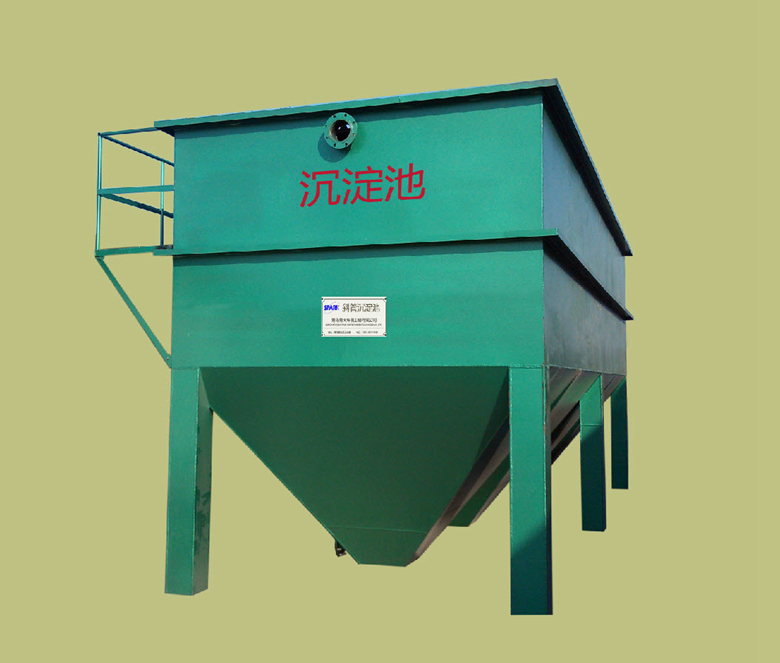

斜管（板）沉淀池

斜板（斜管）沉淀池是一種常見的污水處理設備，它利用淺層沉淀原理，將被處理的水與沉降的污泥在沉淀淺層中相互運動并分離。

斜板（斜管）沉淀池是指在沉淀區內設有斜板（斜管）的沉淀池。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行板或平行管道（有時可利用蜂窩填料）分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆（異）向流、同向流和逆向流三種不同分離方式。每兩塊平行斜板間（或平行管內）相當于一個很淺的沉淀池。

其優點是：

①利用了層流原理，提高了沉淀池的處理能力；

  ②縮短了顆粒沉降距離，從而縮短了沉淀時間；

  ③增加了沉淀池的沉淀面積，從而提高了處理效率。這種類型沉淀池的過流率可達36m3/（m2.h）,比一般沉淀池的處理能力高出7-10倍，是一種新型高效沉淀設備。并已定型用于生產實踐。

④ 去除率高，停留時間短，占地面積小。

2、工作原理

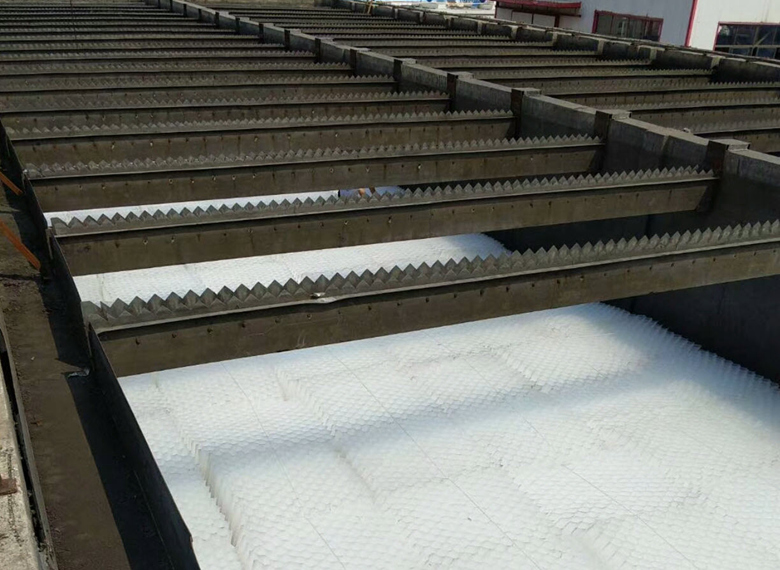

斜管沉淀池是根據平流式沉淀原理，在池內增加許多斜管后，加大水池過水斷面的濕周，同時減小水力半徑，為此在同樣的水平流速V時，可以大大降低雷諾數Re，從而減少水的紊動，促進沉淀。另外，使原水中的懸浮物、固化物或經投加混凝后形成絮體礬花，在斜板底側表面積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至溢流堰，通過集水管排出，進入下一級處理系統。

 其優點是:

①利用了層流原理，提高了沉淀池的處理能力;

②縮短了顆粒沉降距離，從而縮短了沉淀時間;

③增加了沉淀池的沉淀面積，從而提高了處理效率。

這種類型沉淀池的過流率可達36m3/(m2.h),比一般沉淀池的處理能力高出7-10倍，是一種新型高效沉淀設備。并已定型用于生產實踐。優點:去除率高，停留時間短，占地面積小。淺池理論原理

設斜管沉淀池池長為L，池中水平流速為V，顆粒沉速為u0，在理想狀態下，L/H=V/ u0。可見L與V值不變時，池深H越淺，可被去除的懸浮物顆粒越小。若用水平隔板，將H分成3層，每層層深為H/3，在u0與v不變的條件下，只需L/3，就可以將u0的顆粒去除。也即總容積可減少到原來的1/3。如果池長不變，由于池深為H/3，則水平流速可增加到3v，仍能將沉速為u0的顆粒除去，也即處理能力提高3倍。同時將沉淀池分成n層就可以把處理能力提高n倍。這就是20世紀初，哈真(Hazen)提出的淺池理論。

設計參數：

 (1)斜板(管)之間間距一般不小于50mm，斜板(管)長一般在1.0-1.2m左右;

(2) 斜板的上層應有0.5-1.0m的水深，底部緩沖層高度為1.0m。斜板(管)下為廢水分布區，一般高度不小于0.5m，布水區下部為污泥區;

(3) 池出水一般采用多排孔管集水，孔眼應在水面以下2cm處，防止漂浮物被帶走;

(4) 廢水在斜管內流速視不同廢水而定，如處理生活污水，流速為0.5-0.7mm/s。

(5)斜板(管)與水平面呈60°角，斜板凈距(或斜管孔徑)一般為80~100mm。
