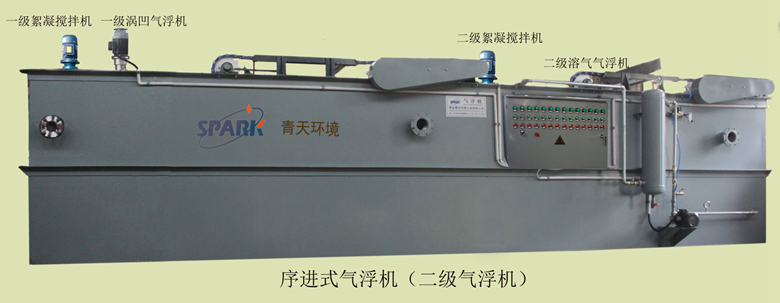

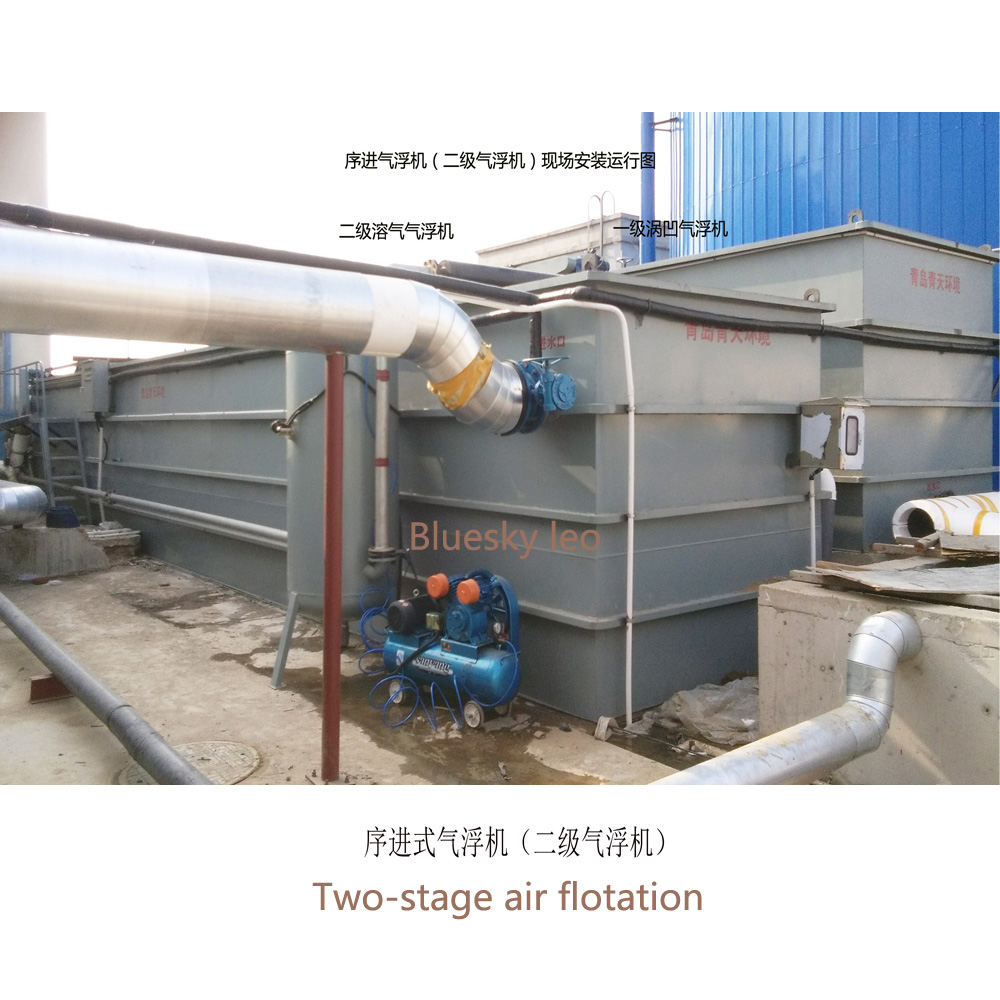

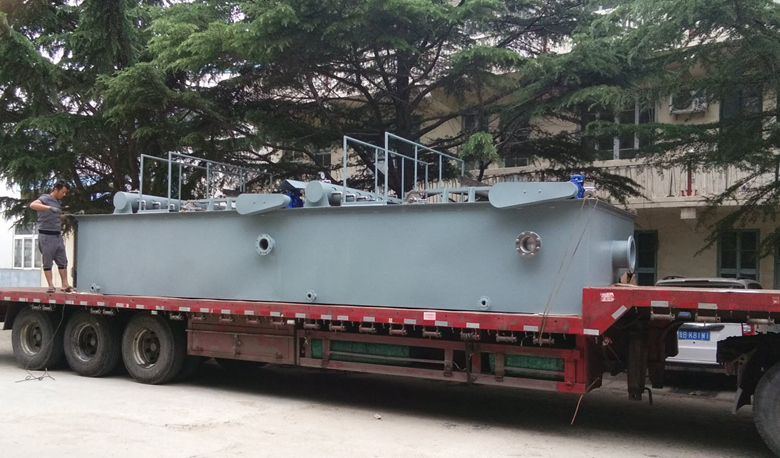

QTXJ系列序進式組合氣浮機

序進氣浮機是結合了渦凹氣浮與溶氣氣浮的優點而開發的一種新型氣浮系統，將傳統意義上的二級氣浮有機組合在一起，在低能耗、易操作的前提下，具有氣浮機粗處理和精處理的雙重功能。一臺設備的功效相當于兩級氣浮的組合，不僅處理效果超過二級氣浮系統，而且節省占地面積，節省制造成本和運輸成本，節省安裝管閥，特別適合高濃度污水的預處理，既可防止堵塞發生，又可以高效率的去除油污及SS。

一、主要技術參數：

    QTXJ氣浮機能夠有效地去除污水中的油脂、膠狀物、固體懸浮物、BOD和COD，在生化二級污水處理廠前設置此設備，可大大減小處理廠的規模，從而減少大量總體投資費用。該機本身占地面積很節省，它也不再需要壓力容器、空壓機和循環泵等設備，減輕好多污水處理設備投資費用。

    a、機器可污水處理量320m3/h。

    b、機器最小污水處理量5m3/h。

    c、刮泥機每分鐘線速度5.16m～25.8m/min（無級調速）。

    d、螺旋推進器轉速24r/min。

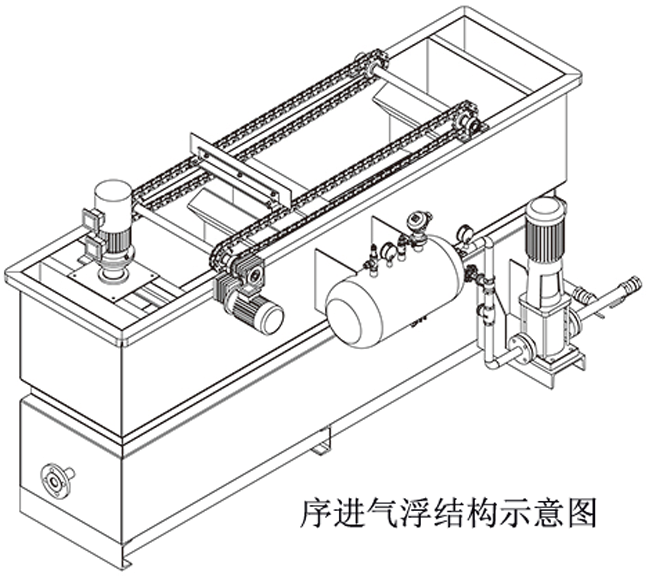

   整個氣浮機系統共有兩段，每段分四個部分組成：

a) 反應段

b) 氣浮段

c) 鏈條刮泥機

d) 螺旋推進式固體排放機

二、QTXJ渦凹適應行業：

造紙行業、市政污水、化學工業、飲料工業、印染工業、煉油工業、電鍍工業、食品工業、紡織工業、屠宰工業，皮革工業、乳品工業等，涉及懸浮物分離、油水分離及凈化、混凝反應絮體分離，活性污泥分離等方面的應用。

三、處理效果：

1、造紙白水的處理和纖維回收，處理后的水可循環利用。

2、印染廢水、漂白、毛紡廢水的處理。

3、電鍍廢水的各種金屬離子的去除。

4、洗車廢水、煉油廢水、油脂及懸浮雜質的去除，廢水能達到澄清程度并回用。

5、制革廢水的有機物的去除，懸浮固體去除。

6、化工廢水的染料溶劑、油漆等雜質的去除

7、食品、啤酒、味精廢水。

8、生產冷卻水及洗浴廢水的重復利用。

四、QTXJ系列溶氣氣浮機的基本原理

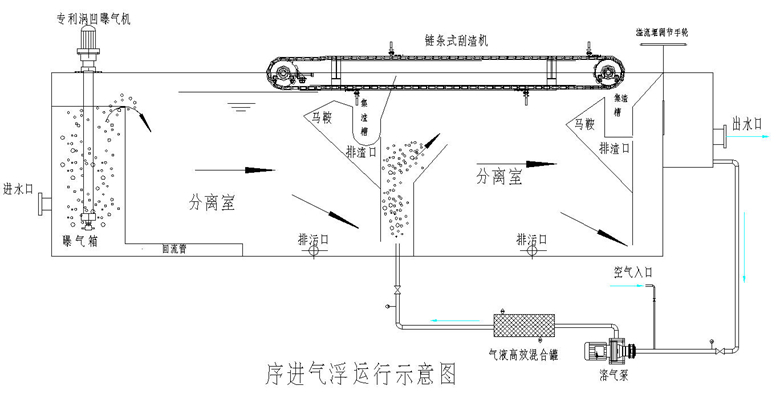

未經處理的污水首先進入反應室，與藥液充分接觸、絮凝到達氣浮段，在那里與氣泡發生器產生的微氣泡充分混合，氣泡發生器的的工作原理是采用氣液混合泵邊吸水、邊吸氣，泵內加壓混合，產生20～30μm的微細氣泡。

由于氣水混合物和液體之間的不平衡，產生了一個垂直向上的浮力，將固體懸浮物帶到水面。上浮過程中、微氣泡會附著到懸浮物上，到達水面后固體懸浮物便依靠這些氣泡支撐和維持在水面，并通過呈輻射狀的氣流推力來清除。

浮在水面上的固體懸浮物連續地被刮泥機清除，刮泥機沿著整個液面運動，并將懸浮物從氣浮槽的進口端推到出口端。刮泥機的刮板被固定在鏈條的兩端，刮泥機是由無級調速器帶動鏈輪傳動裝置來驅動。刮泥機沿著槽的整個寬度移動，將污染物刮到傾斜的金屬板上，再將其推入污泥排放管道。污泥排放管道里有水平的螺旋推進機，將所收集的污泥送入污泥收集容器，螺旋推進機是由專用的馬達驅動。凈化后的污水在排放前會先經金屬板下方的出口進入溢流槽。溢流槽用來控制氣浮槽以確保槽中的液體不會流入污泥排放管道內。
